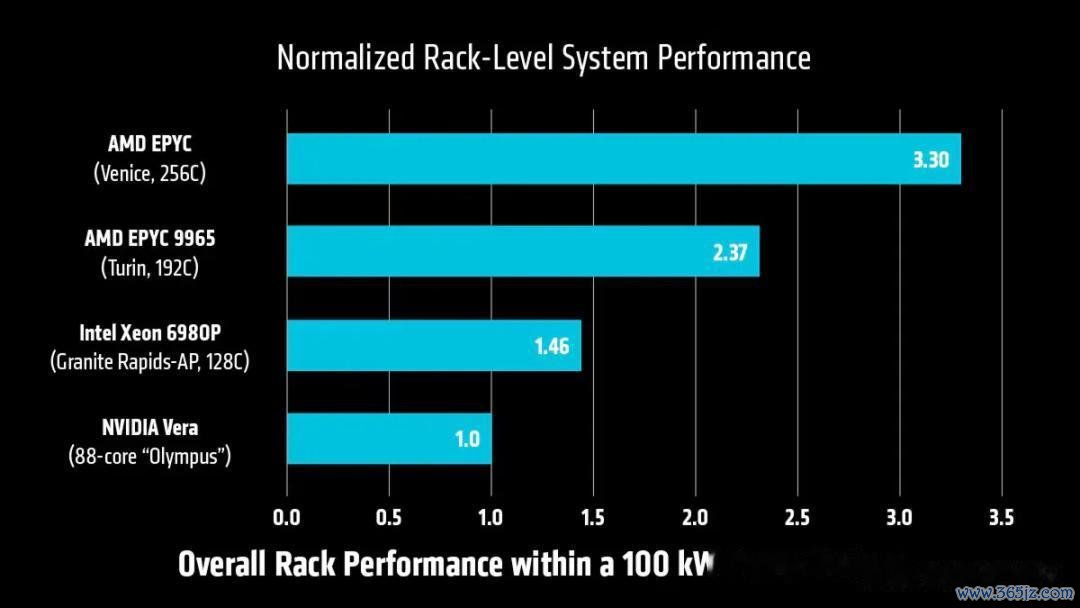

AMD共享了其行将推出的EPYC Venice CPU的首批官方基准测试数据，这将是首批接收Zen 6架构的芯片。旗舰256核型号尚未透顶显露细节，但AMD宣称，在100kW固定功耗预算的机架级部署中，其性能是Nvidia Vera CPU的3.3倍。
这项测试，AMD是从总计这个词机架层面而非单个插槽上的孤独组件来评估性能的。AMD的测试效用是基于100kW部署边界的建模，展示的是总计这个词机架的性能施展，而非单个插槽甚而双路系统的性能。
不外，AMD执行上并未对这些部署有筹算进行沿路实测。这里存在大皆的建模推算，2026世界杯中国压球官网AMD在其与测试效用一同发布的措施论文中详备评释了这一丝。最初，AMD笔据处置器TDP和稀罕组件估算功耗，并据此磋议出100kW功耗预算内可容纳的节点数目（每个节点为双路系统）。然后，再将该节点数目乘以在一丝基准测试中测得的单节点性能数据。
亚搏app2026世界杯中国官方下载这还仅仅诸多放胆条款的开动。AMD并未执行拿到Vera芯片，LOL下注因此这里的性能数据是估算值。AMD接收了英伟达Grace芯片的基准测试数据，再乘以一个基于Phoronix发布的Vera效用得出的1.63倍缩放总计。AMD还暗示，其256核EPYC Venice的性能数据是基于对EPYC 9965的1.7倍估算缩放总计，以及"里面测试"得出的。
AMD的措施论文献终末写说念："这些效用旨在提供场合性对比，而非径直测量的机架级基准测试。"从上头三段放胆条款不错看出，这句话承担着很大的重量。你弗成精辟地将单个"节点"（此处指双路系统）的性能进行线性放大。跟着边界扩大，互连时代以及散热和功耗限度皆会成为影响要素。
尽管如斯，AMD在此将效用框定为围绕代理式AI（agentic AI），但其使用的基准测试却聚焦于通用数据中心任务。紧要效用来自SPEC CPU 2017，具体考试整数模糊量。AMD还使用了以下基准测试：
基于SPECjbb 2015的行状器端Java
用于NGINX Web行状器负载测试的WRK器具
用于内存责任负载的Redis-benchmark
使用Memcached的内存缓存
基于MySQL的TPROC-C数据库性能测试
这些"效用"在很猛进度上是AMD对英伟达的反击，此前Phoronix发布了由英伟达尽心挑选的Vera测试收获。AMD正在为其下个月的Advancing AI举止铺路LOL下注，届时瞻望将听到更多对于Venice、更平时的Zen 6架构，以及AMD企业级路子图的详备信息。
